初 粘 性 测 试 仪（滚球法）

使

用

说

明

书

济南精基试验仪器有限公司

初粘性测试仪（滚球法）按照中华人民共和国国家标准GB/T4852-2002之规定制造，初粘性测试仪（滚球法）适用于压敏胶粘带等产品进行初粘性测试试验。

1.1  初粘性测试仪（滚球法）工作原理：将一钢球滚过平放在倾斜板上的胶粘带粘性面。根据规定长度的粘性面能够粘住的最大钢球尺寸，评价其初粘性大小。

1.2  初粘性测试仪（滚球法）仪器结构：

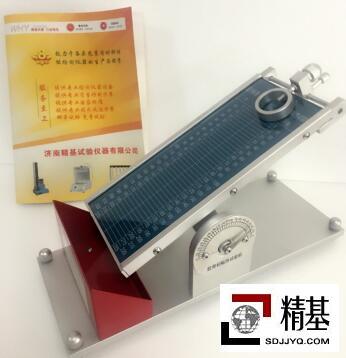

1.2.1  斜面滚球装置：本装置主要由倾斜板、放球器、支架、底座及接球盒等部分组成，如图1所示。

1.2.2  钢球：以GCr15轴承钢制造、精度不低于GB 308－77《钢球》规定的0级、直径为～1英寸的32种钢球，可作为测试用钢球。

     钢球按其英制直径的32倍值编排球号。测试时应使用球号连续的一组钢球。

    钢球应存放在防锈油中。有锈迹、伤痕的球须及时更换。

1.3 初粘性测试仪（滚球法）技术指标：

可调倾角：  0～45°

台面宽度：  120mm

试区宽度：  80mm

标准钢球：  29颗

外形尺寸：  380(L)mm×150(B)mm×150(H)mm

重    量：  6kg

二、 初粘性测试仪（滚球法）操作方法

2.1   初粘性测试仪（滚球法）准备工作

 2.1.1  将斜面滚球装置调至水平位置，除特殊规定外，将倾斜板的倾角调到30°。

 2.1.2  用蘸有清洗剂的脱脂纱布，擦洗玻璃表面和聚酯薄膜的两面，再用纱布擦干净。

2.1.3  将擦去防锈油的钢球，放入盛有消洗剂的容器内浸泡数分钟，取出后，用清洁的清洗剂和纱布反复清洗擦拭，然后再用干净纱布擦拭干净，清洗后的钢球，应用干净的竹（木、骨）制镊子等工具央取。

2.1.4  按图2所示，将胶粘带试样粘性面向上地放置在倾斜板上。在规定部位覆上聚酯薄膜作为助滚段。助滚段应平整，无气泡、皱折等缺陷。助滚段以下100mm范围为测试段。

2.1.6  用慑子把钢球夹入放球器内，调节放球器的前后位置，使钢球中心位于助滚最起始线上，

在正式测试前，一个试样允许作多次试测，但应调节放球器的左右位置，使钢球

每次滚过的轨迹不重合。试样宽度大于25 mm时，以试样中央25mm宽的区域为有效测试区域。

 2.2   预选最大钢球

    2.2.1  轻轻打片放球器，观察滚下的钢球是否在测试段内被粘住（停止移动逾5s以下）。从大至小，取不同球号的钢球进行适当次测试，直至找到测试段能粘住的最大球号钢球。

    2.2.2  取上述最大球号钢球和球号与之衔接的大小两个球，在同一试样上各进行一次测试，以确认最大球号的钢球。

2.3   正式测试

       取3个试样，用最大球号钢球各进行一次滚球测试。若某试样不能粘住此钢球，可换用球号仅小于它的钢球进行一次测试，若仍不能粘住，则须按2.1.4～2.3重新测试。

三、 初粘性测试仪（滚球法）试验结果

3.1  测试结果以钢球球号表示。

3.2  在3个试样各自粘住的钢球中，如果3个都为最大球号钢球，或者两个为最大球号钢球，而另一个的球号仅小于最大球号，则测试结果以最大球号表示；如果一个为最大球号钢球，而另两个钢球球号仅小于最大球号，则测试结果以仅小于最大球号的钢球球号表示。

四、 初粘性测试仪（滚球法）注意事项

本试验须完全遵循GB/T4852-2002及有关标准进行。
