一、纸张吸水率测定仪型号含义及生产依据
纸张吸水率测定仪根据QB/T1662《克列姆吸收性测定仪》所规定的各项技术参数和技术要求设计制造的。
型号含义：
Z XK - 200
最大吸水高度（㎜）
吸水率
纸张试验机
二、纸张吸水率测定仪用途及适用范围
纸张吸水率测定仪适用于未施胶的纸和纸板毛细吸液高度的测定。（纸张吸水率测定仪不适用于10min内毛细吸液高度小于5mm的纸和纸板）
三、纸张吸水率测定仪主要技术参数
1．测量范围： 5~200mm
2．试样尺寸： 250×15mm
3．刻尺分度值： 1mm
4．同时测定试样数量： 10条
5．刻尺数量： 5个
四、纸张吸水率测定仪仪器结构

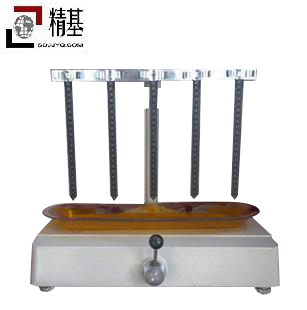

纸张吸水率测定仪由底座、支柱、横梁、横板、刻尺、手柄及水槽组成（见图1）转动手柄起动偏心机构使横梁带动横板及刻尺平稳上升或下降。
五、纸张吸水率测定仪操作步骤
1．转动偏心手柄使刻尺降到最低位置。
2．在水槽中注入适量水，使所有刻尺的零点接触水面，通过调节支足来实现。
3．转动手柄将刻尺升到最高位置。
4．平放试样，在距试样一端205㎜处划一条与长度方向垂直的直线，然后将
10条试样夹在横板上刻尺的两侧，所划横线应与刻尺200㎜刻线对齐。
5．转动偏心手柄使刻尺降至最低位置，此时各刻尺零点刚好接触水面，而试样则深入水中5㎜这时按动秒表计时，从而测定出试样毛细吸液的一定高度所需时间或一定时间内试样毛细吸液的高度值。一般采用10min±3s内的吸液高度，用s/㎜或㎜/s表示。
6．在读取数字时准确至1㎜。如吸液润湿线倾斜或弯曲，应按平均高度读取结果。
7．深入液体中的试样长度，可按产品标准或其它要求适当延长，但要在试验报告中注明。
六、纸张吸水率测定仪仪器的检验
1．刻尺应与横板处于垂直位置。
2．五条刻尺的零点应位于同一水平线上。
3． 偏心轮升、降机构应灵活，操作轻松。
4．试样夹子应保持牢固地夹紧试样。
七、纸张吸水率测定仪保养
1． 保持纸张吸水率测定仪清洁，测试结束后应擦净加罩。
2． 轴、套之间、定位键与槽之间定期注入润滑油。
装 箱 单
出厂编号：
产品型号：ZXK-200型
产品名称：纸张吸水率测定仪
|
序号 |
名 称 |
单位 |
数量 |
备 注 |
|
1 |
仪 器 |
台 |
1 |
|
|
2 |
说 明 书 |
份 |
1 |
|
|
3 |
合 格 证 |
份 |
1 |
|
|
4 |
水 盘 |
个 |
1 |
|
|
5 |
|
|
|
|
|
6 |
|
|
|
|
装箱员：
性 能 检 验
|
序号 |
检验项目 |
技术指标 |
检验结果 |
|
1 |
刻尺满量程误差 |
200±0.5mm |
|
|
2 |
每条刻线均应与横板垂直 |
垂直度小于20 |
|
|
3 |
每条刻尺下端,在主机处于水平状态时,应处同一水平线上 |
小于0.5mm |
|
|
4 |
仪器升降机构 |
升降灵活可靠 |
|
|
5 |
外观质量检查 |
|
|
本产品经检验合格，各项指标均符合国家标准，准予出厂特发此合格证。
检验员：
科 长：
年 月
产品合格证
CHANPINHEGEZHENG
产品名称： 纸张吸水率测定仪
型 号： ZXK-200
出厂编号：
|
序号 |
项目 |
标准 |
实测 |
|
1 |
刻尺满量程误差 |
200±0.5mm |
合格 |
本产品经检验合格，准予出厂。
检验章：
单位名称：济南精基试验仪器有限公司
