EZ-5金属线材扭转试验机
添加时间:2018-02-26    阅读次数:1118

EZ-5金属线材扭转试验机主要用途

EZ-5金属线材扭转试验机适用于测定直径(或特征尺寸)为3-5.0mm 的金属线材在单向或双向扭转中承受塑性变形的能力及显示线材表面和内部的缺陷。

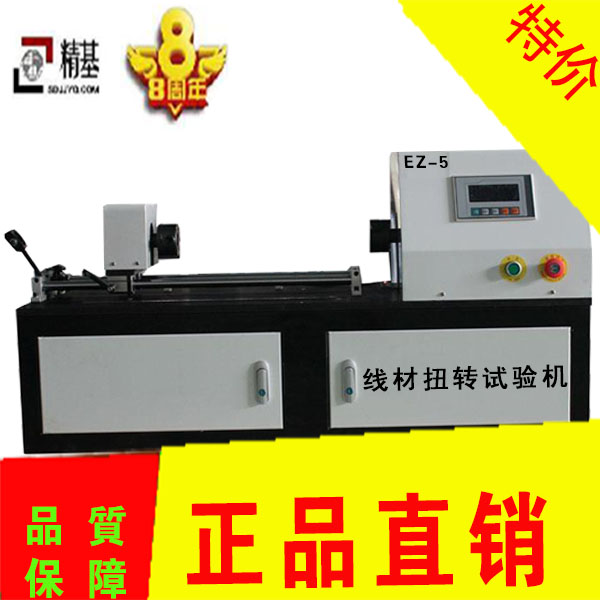

EZ-5金属线材扭转试验机

二、EZ-5金属线材扭转试验机原理

单向扭转:试样绕自身轴线向一个方向均匀旋转360度作为一次扭转至规定次数或试样断裂。

双向扭转:试样绕自身轴线向一个方向均匀旋转360度作为一次扭转至规定次数后,向相反方向旋转相同次数或试样断裂。

三、EZ-5金属线材扭转试验机适用标准:

金属线材扭转试验机适用于中华人民共和国标准GB/T 239.1-2012《金属材料 线材 第一部分 单向扭转试验方法》、GB/T 239.2-2012《金属材料 线材 第二部分 双向扭转试验方法》,也适用于国际标准ISO 7800:2003《金属线材单向扭转试验方法》和ISO 9649:1990《金属线材双向扭转试验方法》。

四、EZ-5金属线材扭转试验机应用领域:

该机主要用于大专院校、科研部门、工矿企业的力学实验室的金属线材的力学性能分析,也广泛用于生产单位的在线检测;主要行业有钢厂高速线、预应力钢丝厂、质量监督、科研院所、公路交通、建筑行业、钢丝绳、电线电缆、电气化铁道用铜及铜合金导线、铜接触线等生产和使用部门。

五、EZ-5金属线材扭转试验机主机介绍:

1、机械结构:

该机型采用高性能交流电机作为动力输出,配以高精度减速电机,从而使动力能平稳输出。电机的驱动采用高可靠、高稳定变频器,提高机器运行的平顺性,降低功耗。一侧夹头固定在电机输出轴,另一侧夹头固定在可移动轴承座。移动座采用直线轴承,摩擦阻力小,保证了轴向移动的平直度。轴向拉紧力采用砝码施加,通过10:1的L型杠杆,将作用力施加在线材上。

2、控制单元

控制系统选用进口Atmel微处理器,结合成熟的控制方法,使得控制单元在控制精度和运行稳定性方面得到保证。显示屏选用工业级液晶屏,具有寿命长、性能稳定、视角宽等特点。计数器为抗干扰能力强的霍尔传感器,该计数器同时还具有高灵敏度和较好的动态性能,本机具有自动判断线材断裂功能。

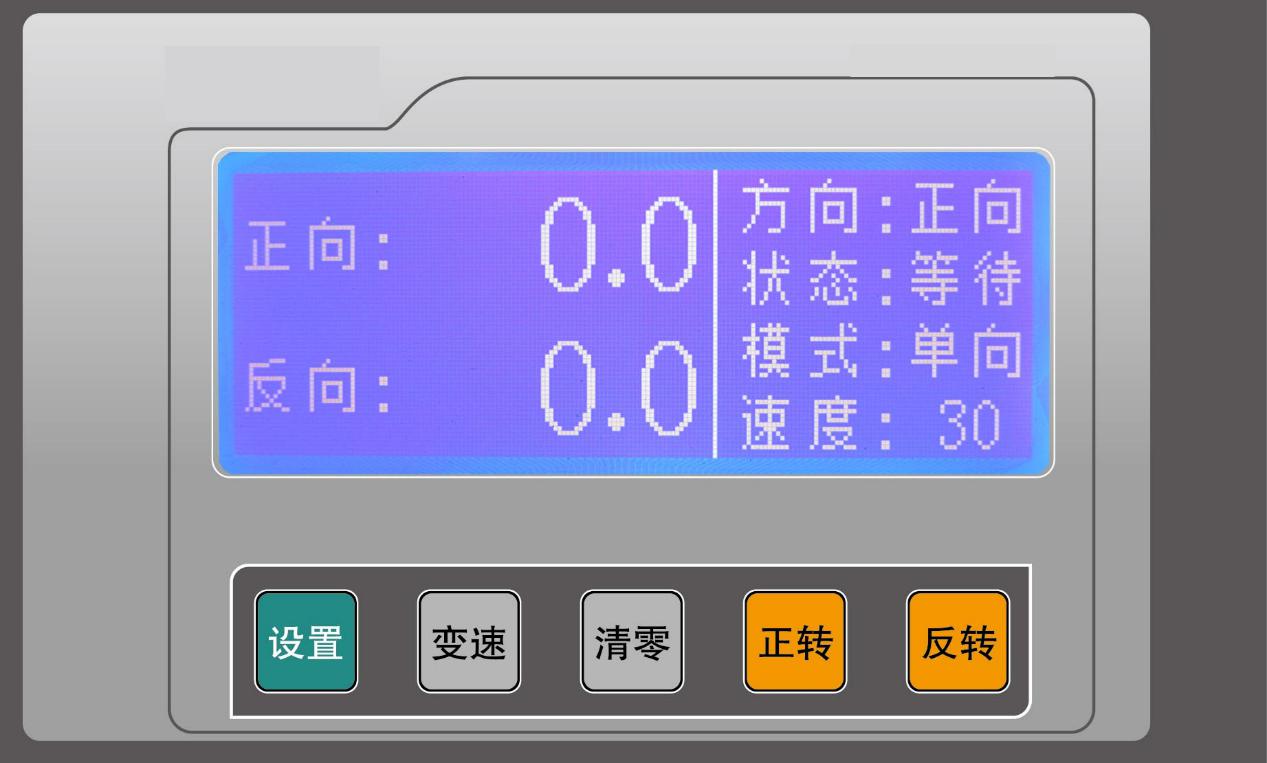

EZ-5金属线材扭转试验机界面截图

EZ-5金属线材扭转试验机

六、EZ-5金属线材扭转试验机技术指标:

型号

ZCXC-3、5

工作方式

自动加载

显示方式

液晶屏汉字菜单显示

参数:

1、夹持金属线材直径范围

3.0≤d(D)<5.0

2、两夹具之间空间

500mm

4、钳口夹持范围

3.0-5.0mm

7、扭转速度

30、60r/min

8、速度误差

<±10%

9、圈数最小读数值

0.1

13、试验机尺寸(长*宽*高)

1250×430×600mm

14、试验机重量(净重)

140kg

15、供电电源

AC220V 50 Hz

16、噪音

<70 dB(A)

17、装配质量

符合国家标准GB/T2611

18、包装、运输

符合机械部标准 JB/T6147

随机器清单

1、工具、砝码

1套

2、技术资料等

1份

七、EZ-5金属线材扭转试验机工作环境:

(a)在室温10℃–35℃范围内,如有特殊要求试验温度应为23℃±5℃;

(b)在稳固的基础上放置;

(c)在周围无振动,无强电磁场干扰的清洁的环境中;

(d)电源电压的波动范围不应超过额定电压的±10%。
