MWD-W10微机控制人造板试验机

所属分类:其他试验机 - 人造板试验机
点击次数:1263次

订购热线:0531-88271101/0531-88271103 立即购买
产品详情

一、公司简介:

      国内电子式万能试验机起步于90年代初,我公司是最早引进国外领先技术、开发研制人造板万能试验机的企业。为提高企业产品的技术水平,公司先后引进日本岛津公司、德国DOLI公司、美国MTS公司先进技术,使公司的产品技术水平跃上了一个新的台阶。公司与清华大学、北京航空航天大学、东北林业大学、华中理工大学、浙江大学、洛阳工学院、四川农业大学等著名高校共建力学实验室,为高校教学与科研提供了可靠的试验手段。

二、试验机能满足的试验方法标准:

      GB/T16491-1996《电子式万能试验机》、GB17657-1999《人造板及饰面人造板理化性能试验方法》,GB2611-92 《试验机通用技术要求》GB/GB/T16825-1997《拉力试验机检验》及GB/T528-1998中的要求和GB、ISO、ASTM、DIN等多种标准的数据处理,还可以根据用户提供的标准及要求进行添加和补充。

      本试验机主要进行内结合强度试验、表面结合强度试验、表面胶合强度,抗拉强度试验,静曲强度试验,弹性模量试验,握螺钉力试验等多项人造板及饰面人造板的理化性能试验。具有试验速度设定,试验力值显示,最大试验力值显示功能。同时,还具有限位保护和过载保护等功能。

三、主要技术指标:

1. 最大试验力:    20kN

2. 测量  范围:   最大试验力的0.4%-100%。

3. 试验力精度:    优于示值的±0.5%

4. 试验力分辨力:  1/300000(全程不分档或等效6档)

5. 横梁位移测量精度:分辨率高于0.001mm

6. 变形测量精度:  ±0.5%(在0.2-10mm范围内)

7. 试验速度范围:   0.01-500mm/min,无级调速

8. 速度控制精度:   ±1%(0.01-10mm/min); ±0.5%(10-500mm/min)

9. 恒力、恒变形、恒位移控制范围:   0.2%-100%FS

10. 夹具形式: 见附件

11. 整机电源:单相,220V±10%,50Hz,功率:1.5 kW

12. 工作环境:室温—35℃,相对湿度不超过80%

13. 主机尺寸: 760 mm×530 mm×1760 mm

14. 整机重量: 420 kg

四、方案描述

1. 主机

1.1主机采用高钢度门式框架结构,强度高、变形小;

1.2 采用进口高精度滚珠丝杠,传动高效平稳;

1.3 传动部分采用圆弧齿同步带传动,传动过程中双向无间隙;

1.4 采用交流伺服电机及驱动系统,确保传动平稳,力矩稳定,具有过流、过压、过载等保护装置,调速比可达1:100000;

1.5 夹具经特殊设计,夹持牢固,操作方便,无钳口滑移现象;

1.6 特殊工艺保证试验机同轴度,很好的消除了不规则试样对传感器的影响。

2. 控制系统

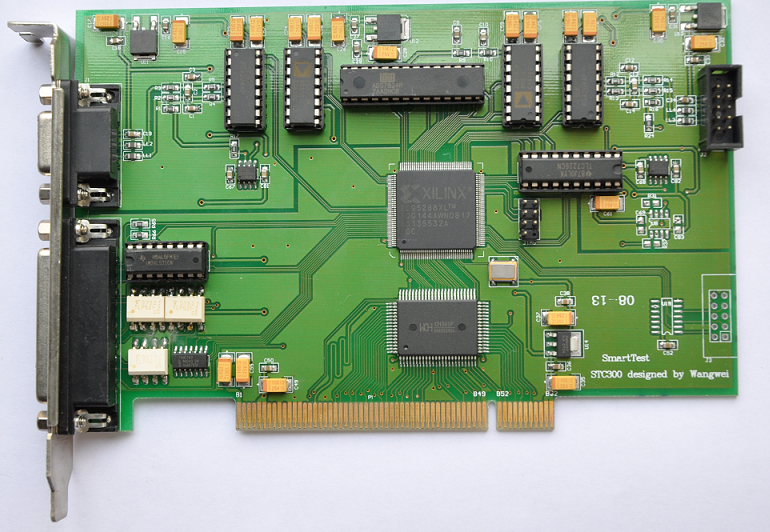

STC300全数字闭环测控系统具有许多先进的特性和技术创新,主要体现在:

MWD-W10微机控制人造板试验机

2.1 实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制;

2.2 数据采集系统由4路高精准24位A/D转换通道组成。最高分辨率达1/300000,全程不分档;

2.3 选用BBADXilinx等原装名牌集成器件,全数字化设计;

2.4 符合PCI总线标准,微机自动识别和安装,做到“即插即测”;

2.5 电子测量系统无电位器等模拟元件,保证互换性,方便维修更换。

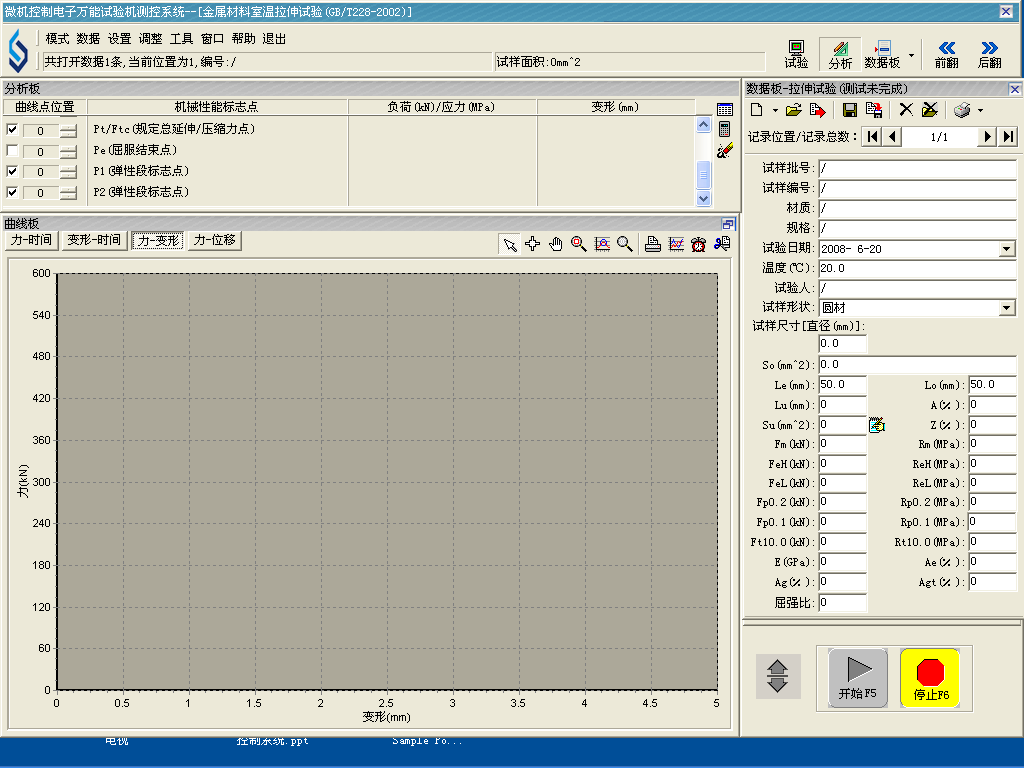

五、控制软件

      符合GB17657-1999GB228-87GB228-2002等三十多个国家标准有关规定, 同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理,并且具有良好的扩展性。

MWD-W10微机控制人造板试验机

六、系统基本配置

1. 试验机主机  (门式框架结构)

1.1交流伺服电机及伺服驱动器

1.2高精度负荷传感器

1.3进口精密滚珠丝杠副

1.4减速系统

2. STC300双通道程控放大器

3. SMARTTEST专用控制软件

4. 光电编码器

5. 全套附具包括:

表面胶合强度试验附具:20×20小方块       一套,6块试块

内结合强度试验附具:  50×50大方块        一套,6对试块

表面结合强度试验附具:一头方、一头圆      一套,6块试块

握螺钉力试验附具:                        一套

静曲强度试验附具:φ15(板厚小于7mm)      各一套

弹性模量试验附具:百分表0-10mm             一只

抗拉强度试验附具:                         一套

6. 联想品牌计算机

7. 惠普A4喷墨打印机

8. 技术资料:使用说明书、软件使用手册、合格证、装箱单

七、 技术情报和资料的保密

1. 本技术方案属于我公司技术资料,用户应对我方提供的技术情报和资料承担保密义务,不论本方案是否采用,本条款长期有效;

2. 我方对用户提供的技术情报和资料亦应承担保密义务。

八、 售后服务

质保期自验收合格起一年,终生维护,一年内全免费服务。

1. 所提供试验设备均符合现行国标或行业标准,保证试验设备的技术先进性,可靠性;

2. 所需零部件及配件常年供应;

3. 产品常年技术支持,产品维修保养24小时内提供解决方案。

4. 软件终生免费升级。
