苯板压缩试验机拉伸试验机
一、苯板压缩试验机拉伸试验机产品简介：

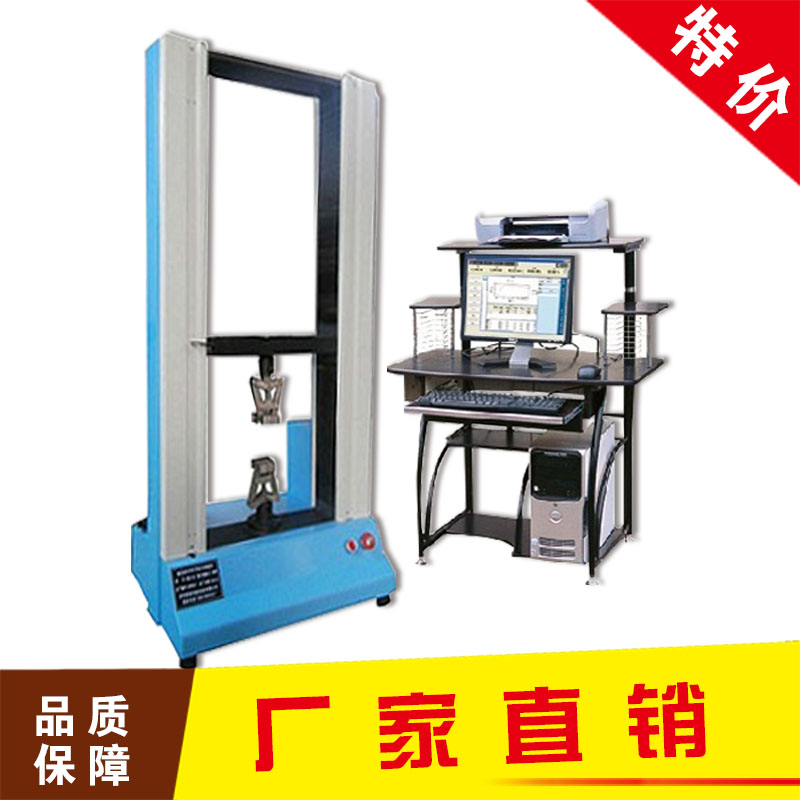

WDW-10微机控制电子万能试验机是专门针对高等院校、科研院所而设计的新一代微机控制电子万能试验机。计算机系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
二、苯板压缩试验机拉伸试验机主要技术指标：
1. 最大试验力：10kN
2. 试验力测量范围：0.4%--100%
3. 试验力示值精度：优于示值±0.5%
4. 试验力分辨力：1/300000(全程不分档或等效6档)
5. 横梁位移测量精度：分辨率高于0.0025mm
6. 变形测量精度：±0.5%（在0.2—10mm范围内）
7. 试验速度范围：0.01—500mm/min,无级调速
8. 速度控制精度：±1%(0.01~10mm/min); ±0.5%(10~500mm/min)
9. 试验空间： A：拉伸空间:600mm B：压缩空间:700mm C:有效宽度：400mm
10．夹具形式:拉伸夹具体1套
11. 压盘尺寸：φ100 mm
12. 整机电源：单相220V±10%,50Hz，功率：2 kW
13. 工作环境：室温—35℃,相对湿度不超过80%
14. 主机尺寸：650×450×1300mm
15. 重量：200 kg
三、方案描述
1 主机
1.1主机采用高钢度门式框架结构，强度高、变形小；
1.2 采用进口高精度滚珠丝杠，传动高效平稳；
1.3 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.4 采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可大1:100000；
1.5 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.6 特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
2控制系统
全数字测控系统具有许多先进的特性和技术创新，主要体现在：
1、数据采集系统由4路高精准24位A/D转换通道组成。最高分辨率达1/300000，全程不分档；
2、选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
3、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
4、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
五、控制软件
符合GB228-87、GB228-2002等三十多个国家标准有关规定, 同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，并且具有良好的扩展性。
六、系统基本配置
1、试验机主机 (门式框架结构)
1.1 交流伺服电机及伺服驱动器
1.2 高精度负荷传感器
1.3进口精密滚珠丝杠副
1.4减速系统（圆弧齿同步带传动）
2、双通道程控放大器 分辨力1/300000
3、试验机专用控制软件
5、光电编码器（2000线）
6、全套附具包括：编织袋拉伸附具，
7、联想或戴尔品牌计算机
8、惠普A4喷墨打印机
9、技术资料：使用说明书、软件使用手册、合格证、装箱单
