一、产品简介

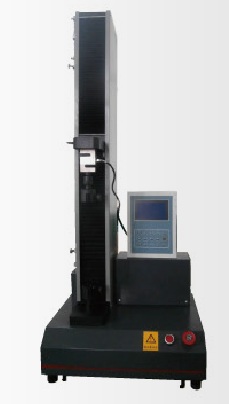

      TLS-5液晶显示电子弹簧试验机主机与辅具的设计融汇了我公司的先进技术，外形美观，操作方便，性能稳定可靠。系统通过数字控制器，经调速系统控制数字电机转动，经减速系统减速后通过精密丝杠副带横梁上升、下降，完成试样的拉伸、压缩等力学性能试验，无污染、噪音低，效率高，具有较宽的调速范围。

      本机依据弹簧试验机标准规定的要求研制而成。主要用于测试各种螺旋弹簧力学性能指标。

二、主要功能

  1、设定试验力Ｐ，检测弹簧的变形量Ｆ。

  2、设定变形量Ｆ，检测弹簧的试验力Ｐ。

  3、最多可以设定5个检测点。

  4、试验力、位移、刚度采用数字显示、试验结果打印，可测试初拉力。

  5、具有峰值保持、过载保护、位移和试验力任意清零、刚度计算、试验速度0.2-500mm/min任意设置、数据查询、数据打印等功能。

  6、采用数控电机拖动、丝杠加载。

三、主要技术指标

1、最大试验力：5000N

2、测量范围：最大试验力的2%—100%

3、试验力准确度：优于示值的±1%

4、位移测量：分辨率为0.01mm

5、变形准确度：优于±1%

6、调 速 范 围：0.2-500mm/min

7、试验机横梁位移最大距离：600mm

8、压缩试验压盘间最大距离：600mm

9、上下压盘直径：100mm

10、主机形式：单柱式框架结构

11、主机尺寸：560×420×1200mm

12、重量：约150Kg

13、电源电压：220V  50HZ

14、工作环境：室温～45℃，湿度20%～80%

四、主要功能及特点：

1、调速系统采用步进电机带动同步带减速结构，性能稳定可靠，具有过流、过压、过载等保护装置。

2、采用步进电机加载及控制、实现双速予置、高速逼近、慢速采集，提高实验精度、和可靠系性。

3、传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。

4、触摸健操作方式，液晶显示器实时显示，克服了老式数码管显示容易发生故障的难题，并且美观大方、方便快捷。

五、TLS-S50A液晶显示电子弹簧试验机系统基本配置

1、试验机主机

1.1交流伺服电机（德力西）            1套

1.2减速系统（无间隙同步带传动）      1套

1.3负荷传感器                        1只

1.4精密滚珠丝杠副                    2套

2、数显液晶显示仪表                1套

3、光电编码器                      1只

4、压缩附具                        1套

5、拉伸附具                        1套
