TLS-S50、100、200N系列
手动弹簧拉压试验机
一）基本概念：
试 验 力：弹簧受到外力作用，使其发生形变其力的大小，P= K·△H，用F表示。
剩余高度：弹簧在外力的作用下发生形变后的高度，用H表示。
变 形 量：弹簧在外力的作用下发生形变，其变形的高度(物体高度–剩余高度),用△H表示。
刚 度：K=（F2-F1）/（H2-H1）单位用N/mm表示。
二）主要用途：
以下介绍的弹簧拉压试验机是依据中华人民共和国机械行业标准 JB/T 7796-1995、JB/T 7796-2005《弹簧拉压试验机 试验方法》标准及JIS B7738-2001《压缩和拉伸盘簧试验机》规定的技术要求制作。
可对各种圆柱簧、碟簧、塔簧、卡簧、片弹簧、异形弹簧等精密弹簧的拉力、压力、位移、刚度等进行精密试验和分析。
三）功能简介:
1、通过弹簧的变形量△H、或者压至高度H测量对应的力值F来判断弹簧是否合格。
2、通过弹簧的力值F,来测量对应的弹簧变形量△H或者高度H来判断弹簧是否合格。
3、可进行一点或者多点测试判断弹簧是否合格。
4、可进行分段测量，并能计算出每段的刚度（弹性系数）K和平均刚度。
5、可对产品进行抽样检查，也可以进行批量测试（机械部分有批量测试装置）。

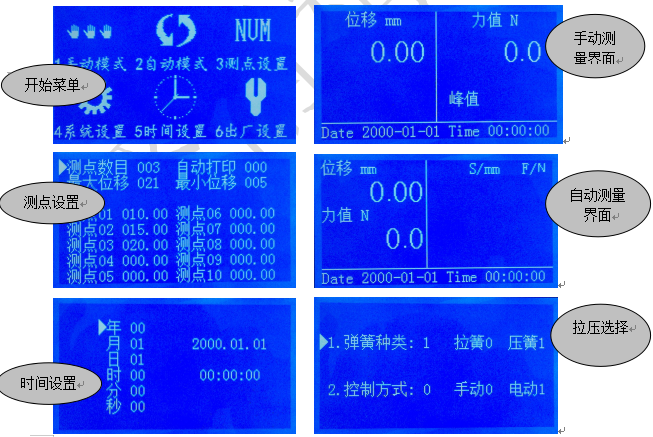

四）工作截图:
|
弹簧拉压试验机相关参数 |
|
|
型号 |
TLS-S50N、 TLS-S100N、TLS-S200N |
|
结构 |
齿轮、齿条传动 |
|
工作方式 |
手动加载 |
|
显示方式 |
液晶屏显示 |
|
数据处理 |
能够保存、打印 |
|
量程 |
0-100% |
|
试验力分辨力 |
50N/0.001N；100N、200N/0.01N |
|
试验力示值相对误差 |
优于±1.0% |
|
试验力示值重复性相对误差 |
1.0% |
|
位移分辨力 |
0.01mm |
|
位移示值误差（微米） |
≤±（50+0.15l） |
|
拉伸空间 |
220mm |
|
压缩空间 |
200mm |
|
压盘直径 |
60mm |
|
试验机尺寸 |
500×280×760mm |
|
试验机重量 |
45kg |
|
供电电源 |
AC 220V±10% 50Hz |
|
保护功能 |
程序保护 |
|
噪音 |
0dB（A） |
|
装配、电气、外观 |
符合国家标准GB/T 2611 |
|
包装、运输 |
符合机械部标准 JB/T 6147 |
|
试验机级别 |
1级 |
|
配置 |
|
|
主机 |
本公司生产 1套 |
|
传动总成 |
齿轮、齿条传动 1套 |
|
力值传感器 |
1个 |
|
位移传感器 |
光栅尺1个 |
|
MCU控制器 |
本公司生产 1套 |
|
微型热敏打印机 |
1台 |
|
拉伸、压缩附具 |
2套 |
|
电源线、地脚螺丝 |
1套 |
|
技术资料 |
1份 |
依据标准:JB/T 7796-1995、JB/T 7796-2005《弹簧拉压试验机 试验方法》JIS B7738-2001《压缩和拉伸盘簧试验机》
