液晶显示

全自动弹簧拉压试验机

一、基本概念、原理：

分辨力：试验机指示装置能有效分辨的最小示值差

剩余高度：弹簧在外力的作用下发生形变后物体的高度，用H表示。

变形量：弹簧沿负荷作用方向产生的相对位移，其变形的高度(自由高度–剩余高度),用△H表示。

弹簧刚度：使弹簧产生单位长度（角质）变形所需的负荷或扭矩，K=（F2-F1）/（H2-H1）单位用N/mm表示。

以下介绍的弹簧拉压试验机是依据中华人民共和国机械行业标准 JB/T 7796-2005《弹簧拉压试验机》标准及JIS B7738-2001《压缩和拉伸盘簧试验机》规定的技术要求制作，JJF1134-2005《专用工作测力机校准规范》校验。

二、机械结构、电器部分介绍：

主机部分借鉴了国内外厂商的设计理念和外观造型结构，同时严格按照国家机械部行业标准规范设计。整机结构、刚度严格按照弹簧测试要求而设计制造，具有外形美观、刚度大，结构合理，试验方便、便于维护等特点；不同于国内厂商的普通的电子拉力试验机机型，同时机械部件的加工精度也远远高于电子拉力试验机。

控制程序：本机的控制单元是我公司自主研发的微操作系统，采用美国进口Atmel微处理器作为主控芯片，模数转换芯片为国际知名IC厂商ADI生产的AD芯片，加上我公司成熟的控制方式，使整机的稳定性和精度处于行业领先水平。显示屏选用工业级液晶屏，具有寿命长、性能稳定、视角宽等特点。

三、液晶控制系统主要功能介绍：

可对各种圆柱簧、碟簧、塔簧、卡簧、片弹簧、异形弹簧等精密弹簧的拉力、压力、位移、刚度等进行精密试验和分析。

1、按照国家相关规定和行业标准要求，由具备计量检定证书的专业人员对出厂每台机器严格进行标定、检测每项功能（可出具公司内部检测报告或者市计量检定所报告），

2、独立自主开发新一代微操作系统，具有完全知识产权，控制技术成熟、稳定；

中文操作界面，简洁、直观、易学易懂，便于不同年龄段人群的操作；

单片机选用美国进口Atmel微处理器作为主控芯片，处理速度快，稳定可靠；

3、显示屏选用工业级液晶屏，具有寿命长、性能稳定、视角宽等特点；

4、可通过4种测试方法对弹簧测试，试验速度范围广，可任意设置，满足不同的测试需求；

5、国内首创：可实时显示弹簧力值与高度、力值与变形2种变化曲线，并可任设不同范围内的参数变量，便于直观、清楚分析弹簧的线性变化；

6、国内首创：通过自动并盘按键，可实现压盘之间位移自动清零，提高了试验的效率和准确度，免除了试验前需要手动测量位移然后输入控制程序的麻烦；

7、可对弹簧进行一点或者多点自动测试；并可预设标准值、上下偏差范围，试验完毕可自动判断力值高于标准值还是低于标准值，并可打印出报告；

8、可进行分段测量，并能计算出每段的刚度（弹性系数）K和平均刚度；

9、程序过载、机械限位过载报警提示、自动返回，双重保护传感器、试验机不受损坏；

10、可同时测试10个位移点的力值，试验完毕可自动返回初始位置，试验结果可保存50组数据，方便以后查询、打印。

四、主要技术参数：

五、操作界面截图及说明：

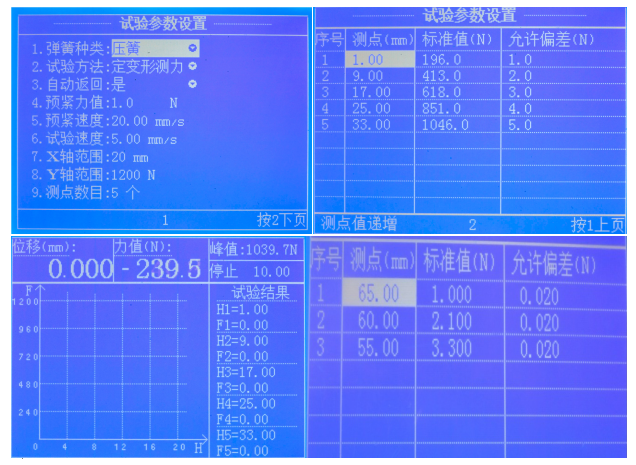

1、中文操作界面，简洁、直观、易于操作

ZCTL-Z液晶显示全自动弹簧拉压试验机

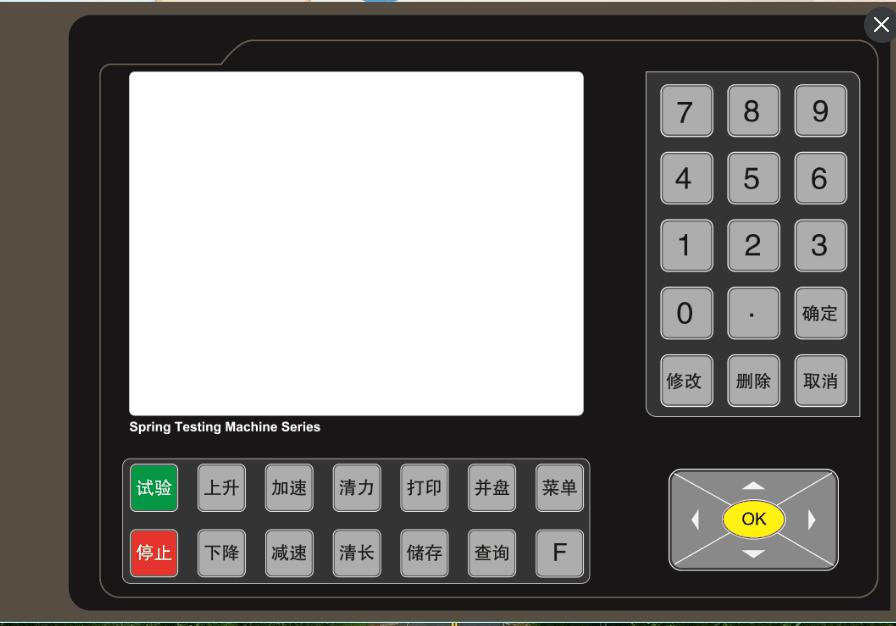

控制表盒界面

ZCTL-Z液晶显示全自动弹簧拉压试验机

六、主要部件配置单：

七、环境与工作条件

a) 室温10℃-35℃范围内;相对湿度不大于80%;

c) 周围无振动、无腐蚀性介质和无较强电磁场干扰的清洁环境中

d) 电源电压的波动范围应在额定电压的土10%以内;

e) 在稳固的基础上正确安装
